Blog ini memberikan gambaran teknis komprehensif tentang Siku Radius Panjang yang dibuat dariPaduan nikel UNS N08031sesuai dengan standar ASME B16.9. Ini merinci spesifikasi dimensi, sifat material, aplikasi industri, dan tanda kepatuhan penting untuk komponen perpipaan penting ini.
ASME B16.9 dan Paduan Nikel 31 Pendahuluan
Standar ASME B16.9 mengatur dimensi, toleransi, dan peringkat tekanan alat kelengkapan pengelasan-butt tempa-buatan pabrik, memastikan integrasi yang lancar ke dalam sistem perpipaan. Siku radius panjang berdasarkan standar ini memiliki radius tikungan 1,5 kali diameter pipa nominal, meminimalkan penurunan tekanan dan risiko erosi-korosi dalam-aliran berkecepatan tinggi.
UNS N08031, umumnya dikenal sebagai Alloy 31, adalah paduan nikel yang dirancang untuk ketahanan terhadap korosi yang ekstrim.

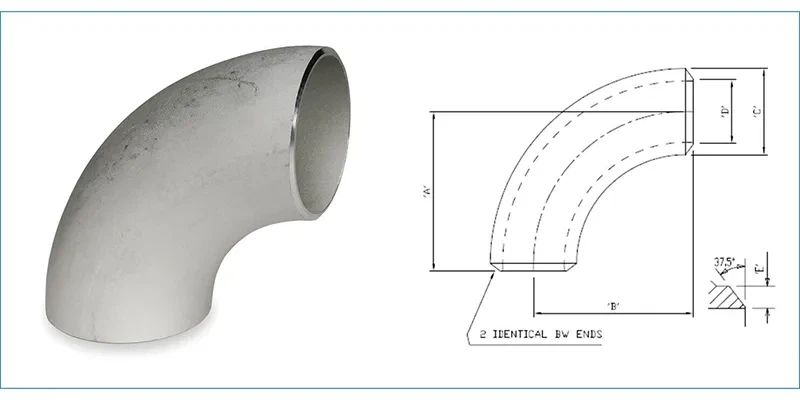

Dimensi dan Toleransi Siku Radius Panjang ASME B16.9
ASME B16.9 menentukan dimensi keseluruhan yang tepat dan toleransi untuk alat kelengkapan las butt-, termasuk Siku Radius Panjang, yang tersedia dalam ukuran mulai dari NPS 1/2 hingga NPS 48 (DN 15 hingga DN 1200).
Karakteristik Dimensi:
ASME B16.9 menentukan dimensi presisi untuk siku radius panjang (90 derajat dan 45 derajat ) dengan ukuran mulai dari NPS ½" hingga 48" (DN 15 hingga DN 1200). Dimensi penting meliputi:
- Jarak Pusat-ke-Ujung: Untuk siku 90 derajat, ini sama dengan 1,5 kali ukuran pipa nominal (misalnya, 152 mm untuk NPS 4).
- Radius Tekuk: Ditetapkan pada 1,5D, memastikan aliran fluida lancar.
- Ketebalan Dinding: Harus berada dalam rentang +22% hingga –12,5% dari ketebalan pipa yang dipesan, dengan toleransi zona kritis dikontrol secara ketat untuk mencegah titik lemah.
- Diameter Luar dan Ovalitas: Deviasi maksimum ±1,5% dari OD nominal untuk menjaga keselarasan las.
Tabel: Contoh Data Dimensi untuk Siku Radius Panjang ASME B16.9 (90 derajat )
|
NPC |
Pusatkan-ke-Dimensi Wajah (A) |
Diameter Luar (OD) |
Ketebalan Dinding |
|
1/2 |
38,1 mm (1,5 inci) |
21,34 mm (0,840 inci) |
Sch 5S / 10S |
|
1 |
76,2 mm (3 inci) |
33,40 mm (1,315 inci) |
Sch 5S / 10S |
|
2 |
152,4 mm (6 inci) |
60,33 mm (2,375 inci) |
Sch 5S / 10S |
|
4 |
304,8 mm (12 inci) |
114,30 mm (4,500 inci) |
Sch 5S / 10S |
|
8 |
609,6 mm (24 inci) |
219,08 mm (8,625 inci) |
Sch 5S / 10S |
|
12 |
914,4 mm (36 inci) |
323,85 mm (12,750 inci) |
Sch 5S / 10S |
Catatan:Ketebalan dinding (jadwal) harus sesuai dengan pipa penghubung. Dimensi bersifat ilustratif; selalu berkonsultasi dengan standar lengkap untuk nilai dan toleransi yang tepat.
Keunggulan UNS N08031 Paduan 31
UNS N08031, sering disebut sebagai Alloy 31, adalah paduan nikel dengan tambahan tembaga dan nitrogen. Ia dikenal karena ketahanannya yang unggul terhadap berbagai media korosif.
Keunggulan Bahan:
Ketahanan Korosi yang Sangat Baik: Ia menawarkan ketahanan luar biasa terhadap asam oksidasi dan pereduksi, seperti asam sulfat dan asam fosfat. Ia juga sangat tahan terhadap lubang, korosi celah, dan retak korosi tegangan.
Kekuatan Tinggi: Penambahan nitrogen memberikan penguatan larutan padat, menghasilkan kekuatan luluh yang lebih tinggi dibandingkan dengan banyak baja tahan karat austenitik dan paduan nikel lainnya.
Keserbagunaan: Efektif dalam menangani asam fosfat proses basah, aliran proses kimia kompleks, dan media yang mengandung klorida asam-, menjadikannya pilihan serbaguna untuk industri kimia dan lepas pantai.
Kemampuan las: Paduan 31 mudah dilas dengan metode umum, yang sangat penting untuk pembuatan dan pemasangan alat kelengkapan buttwelded.
Proses Pembuatan Siku Radius Panjang UNS N08031
Pemilihan dan Persiapan Bahan:Billet paduan nikel UNS N08031 harus memenuhi persyaratan ASTM B366. Bahan mentah tersebut kemudian dipotong menjadi billet dengan ukuran yang telah ditentukan menggunakan gergaji atau pemotong plasma untuk mempersiapkan proses pembentukan selanjutnya.
Proses Pembentukan:Untuk siku dengan radius{0}}panjang, pembentukan dorong panas adalah metode yang umum. Metode ini melibatkan pemanasan billet hingga suhu tertentu dan kemudian menggunakan gaya mati dan dorong untuk mengembang dengan lancar dan membengkokkannya ke bentuk siku yang diinginkan melalui zona deformasi.
Perlakuan Panas:Siku dipanaskan hingga kira-kira 1150 derajat hingga 1200 derajat dan ditahan selama jangka waktu tertentu agar elemen paduan larut secara seragam dalam matriks austenitik, diikuti dengan pendinginan air secara cepat.
Proses ini bertujuan untuk melarutkan endapan berbahaya dan mengembalikan ketangguhan serta ketahanan terhadap korosi secara keseluruhan.
Penyelesaian dan Kontrol Dimensi:Setelah perlakuan panas, kerak oksida akan terbentuk di permukaan siku, yang perlu dihilangkan dengan sandblasting atau pengawetan untuk mengembalikan permukaan yang bersih.
Selanjutnya, bevel di kedua ujungnya dibuat dengan mesin presisi untuk memastikannya mematuhi standar ASME B16.25 terkait bentuk dan sudut bevel.
Inspeksi dan Sertifikasi Mutu:Setiap siku menjalani pemeriksaan kualitas yang ketat. Hal ini biasanya mencakup pengujian non-destruktif, seperti pengujian penetran cair, untuk mengidentifikasi cacat permukaan.
Selain itu, sampel diambil dari kumpulan bahan yang sama untuk analisis kimia dan pengujian sifat mekanik guna memverifikasi komposisi bahan, kekuatan tarik, dan kekuatan luluh.
Terakhir, produk yang memenuhi syarat ditandai secara permanen dengan tingkat bahan, dimensi, standar, dan informasi lainnya, dan disertai dengan sertifikat bahan terperinci dan dokumen jaminan kualitas.
Penerapan Siku Radius Panjang Paduan 31
1. Industri Kimia dan Petrokimia
Di pabrik kimia dan petrokimia, siku ini digunakan untuk menangani-reaktor intensitas tinggi, penukar panas, dan jaringan pipa. Jari-jari panjang siku Alloy 31 mengurangi kecepatan aliran fluida dan mencegah akumulasi zat korosif.
2. Industri Farmasi
Dalam industri farmasi, permukaan bagian dalam yang mulus dan mulus pada desain radius panjang siku Alloy 31 memfasilitasi-pembersihan dan sterilisasi di tempat, yang sangat penting untuk menjaga lingkungan steril.
3. Sistem Lingkungan Hidup dan FGD
Kandungan kromium, molibdenum, dan nitrogen yang tinggi pada Paduan 31 memberikan ketahanan yang sangat baik terhadap retak korosi akibat lubang (pitting) dan tegangan retak (stress korosi cracking) di lingkungan asam,-klorida tinggi, sehingga memastikan daya tahan dan waktu kerja sistem.
4. Teknik Kelautan
Dalam produksi minyak dan gas lepas pantai serta aplikasi kelautan, siku radius panjang Alloy 31 dipasang di sistem perpipaan yang menangani air laut, air terproduksi, dan cairan proses lainnya dengan kandungan klorida tinggi. Ketahanannya terhadap korosi air laut lebih unggul dibandingkan baja tahan karat standar.
Alat kelengkapan pipa ini kuat, dirancang dengan baik, dan cocok untuk aplikasi bawah air dan sistem perpipaan permukaan.
5. Industri Pulp dan Kertas
Paduan siku radius panjang-paduan 31 digunakan dalam reaktor pencernaan dan pabrik pemutihan. Paduan 31 mempertahankan integritasnya dalam lingkungan kimia yang keras ini, tahan terhadap korosi seragam dan lokal. Penggunaan siku-radius panjang dalam aplikasi ini membantu mencegah penyumbatan dan mengurangi erosi pada jalur pulp-berkecepatan-aliran tinggi.
6. Pertambangan dan Hidro metalurgi
Paduan 31 tahan terhadap lingkungan reduksi dan oksidasi, sementara desain-radiusnya yang panjang memastikan kelancaran pengangkutan campuran pulp yang biasanya bersifat abrasif, sehingga meminimalkan keausan.
